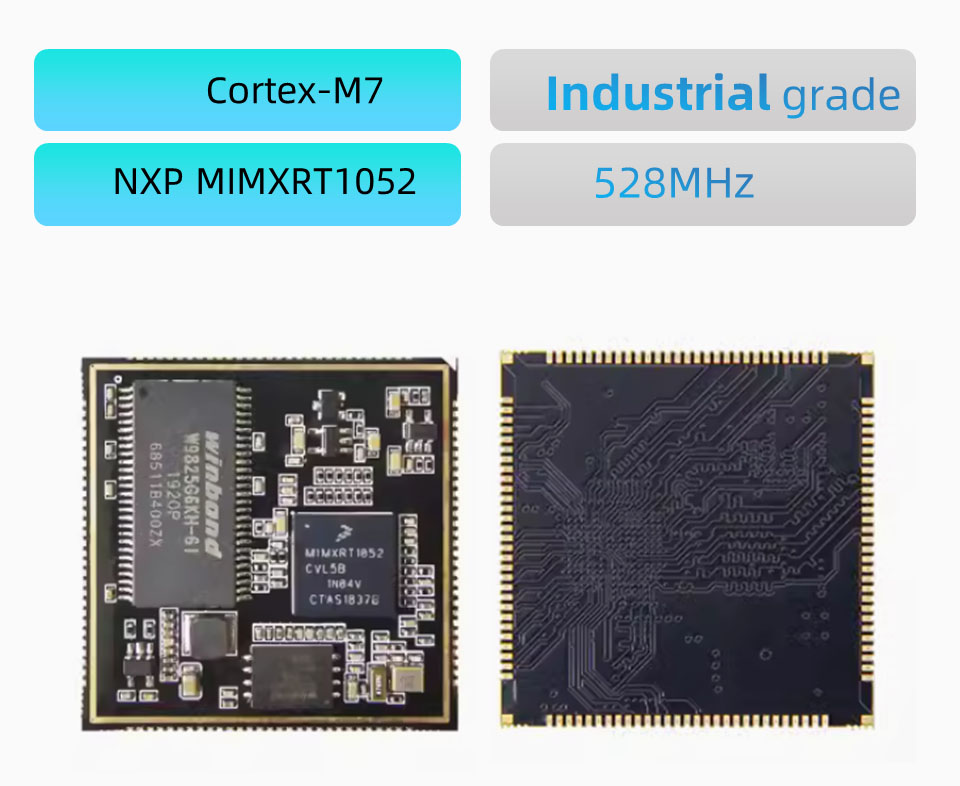

● این صفحه اصلی RT1052 S2 بر اساس پردازنده NXP MIMXRT1052CVL5B طراحی شده است.
● اجزای کل هیئت مدیره از مواد درجه صنعتی ساخته شده است.

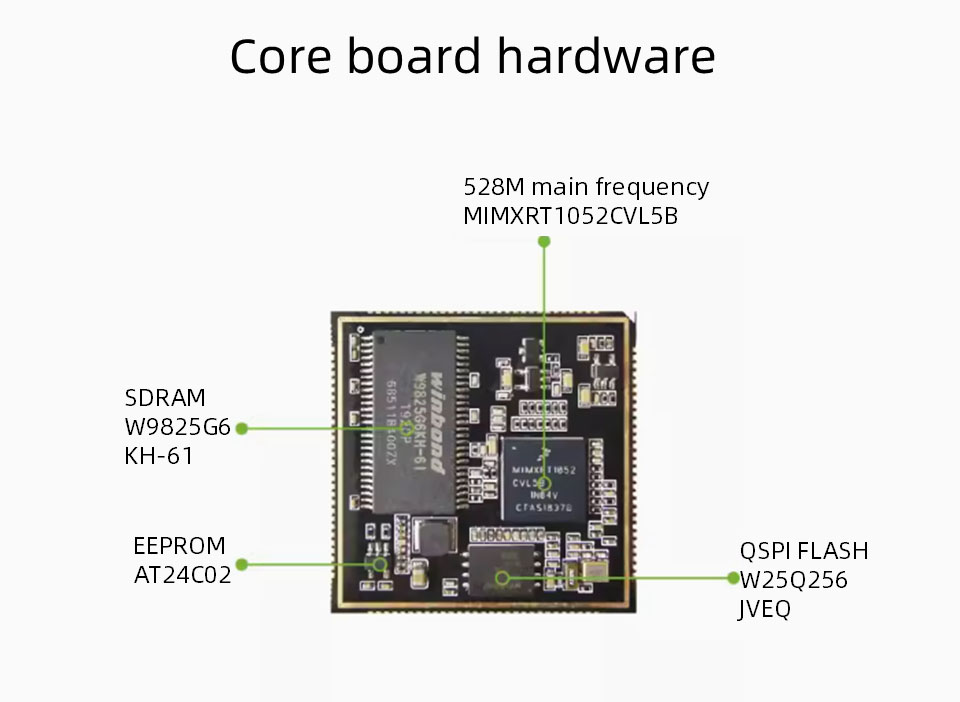

● منابع سخت افزاری هیئت مدیره اصلی شامل می شود
32 مگابایت SDRAM ، 32MB و NO FLASH و 256B EEPROM.
● PCB یک طرح طلای غوطه وری 6 لایه سیاه را با اندازه کلی 38*38 میلی متر ، در مجموع 116 پین و فاصله پین 1.0 میلی متر اتخاذ می کند. به جز اتوبوس SEMC ، 10 پین باقیمانده تراشه همه به بیرون هدایت می شوند.
تراشه اصلی: MIMXRT1052CVL5B ، هسته Cortex-M7 ، فرکانس اصلی 528MHz
SDRAM: 2MB ، بسته TSSOP ، برند وینبوند ، درجه صنعتی
فلش: 32 مگابایت ، بسته WSON8 ، برند وینبوند ، درجه صنعتی
EEPROM: AT24C02 256B
اترنت PHY: هیچکدام
اندازه PCB: 38*38 میلی متر
منبع تغذیه: 3.3 ولت
پوشش سپر: بدون پوشش سپر
GPIO: 116 پین ، فاصله پین 1.0 میلی متر ، به جز اتوبوس SEMC ، تمام I0 دیگر به بیرون هدایت می شوند
دمای عملیاتی: -40 ~ 85 درجه سانتیگراد ، درجه صنعتی
● LCD: 1 کانال
● USB: 2 کانال ، با PHY با سرعت بالا
● SDIO: 2 کانال
● I²C: 4
● SPI: 4
● UART: 8
● سای: 3
● ADC: 2 (هر کدام 16 کانال) ، 12bit
● PWM: 4
● JTAG: 1 کانال
● SPDIF: 2 کانال
● قوطی: 2
● توجه: داده های فوق ممکن است مورد استفاده مجدد قرار گیرد ، لطفاً به توضیحات پین صفحه اصلی به عنوان یک طرح مرجع مراجعه کنید
توجه: هیئت مدیره را می توان با حداقل سفارش 500 تنظیم کرد
