هیئت توسعه رایانه های RK3576 SBC

معرفی مادربرد RK3576

• صفحه TP-3 RK3576 دارای عملکرد قدرتمندی است و می تواند به عنوان یک رایانه تک تخته ای با کارایی بالا و مادربرد تعبیه شده برای نمایش ، کنترل ، انتقال شبکه ، ذخیره فایل ، محاسبات لبه و سایر سناریوها استفاده شود.
• Using Rockchip RK3576 as the main chip, the main frequency can reach up to 2.2GHz, integrating quad-core 642-bit Cortex-A72 and quad-core 64-bit Cortex-A53, a total of eight-core processors and ARM Mail-G52 MC3GPU, supporting 8K video decoding and 4K display output, super image processing capabilities, supporting multi-camera input, supporting صفحه نمایش چند صفحه ، NPU مستقل داخلی ، امکان سناریوهای مختلف هوش مصنوعی را فراهم می کند.
• انواع مختلفی از حافظه و ذخیره سازی را برای انتخاب ، پیکربندی سخت افزار روی تخته و طیف گسترده ای از برنامه ها ارائه دهید. 24
• قدرت محاسبات مستقل NPU مستقل می تواند به 6Tops برسد و سناریوهای مختلف هوش مصنوعی را قادر می سازد.
• این دارای رابط های ادغام بالا و غنی از جمله Gigabit Ethernet Port ، RGMI ، USB3.0 ، USB2.0 ، Minipcle ، رابط صفحه نمایش Minihdmi ، MIPI و رابط دوربین MIPI ، رابط صوتی ، گیرنده مادون قرمز ، نگهدارنده کارت SIM/TF و سایر پیرامون ها ، و منجر به 40 پین های Unusible می شود.
• این کشور به طور رسمی از تصاویر سیستم عامل Android ، Debain و Ubuntu پشتیبانی می کند و می تواند در بیش از 8 محیط مختلف کاربردی اعمال شود.
• این منبع کاملاً باز است ، آموزش های رسمی را ارائه می دهد ، و کیت های کامل توسعه درایور SDK ، طرحواره های طراحی و منابع دیگر را ارائه می دهد که به راحتی می توان از آنها استفاده کرد.

ویژگی توسعه RK3576

• از چندین سیستم عامل پشتیبانی می کند ، خواه توسعه و سرگرمی باشد ، می توان آن را به راحتی راضی کرد!: سیستم عامل اوبونتو/دبیان Android/Robot

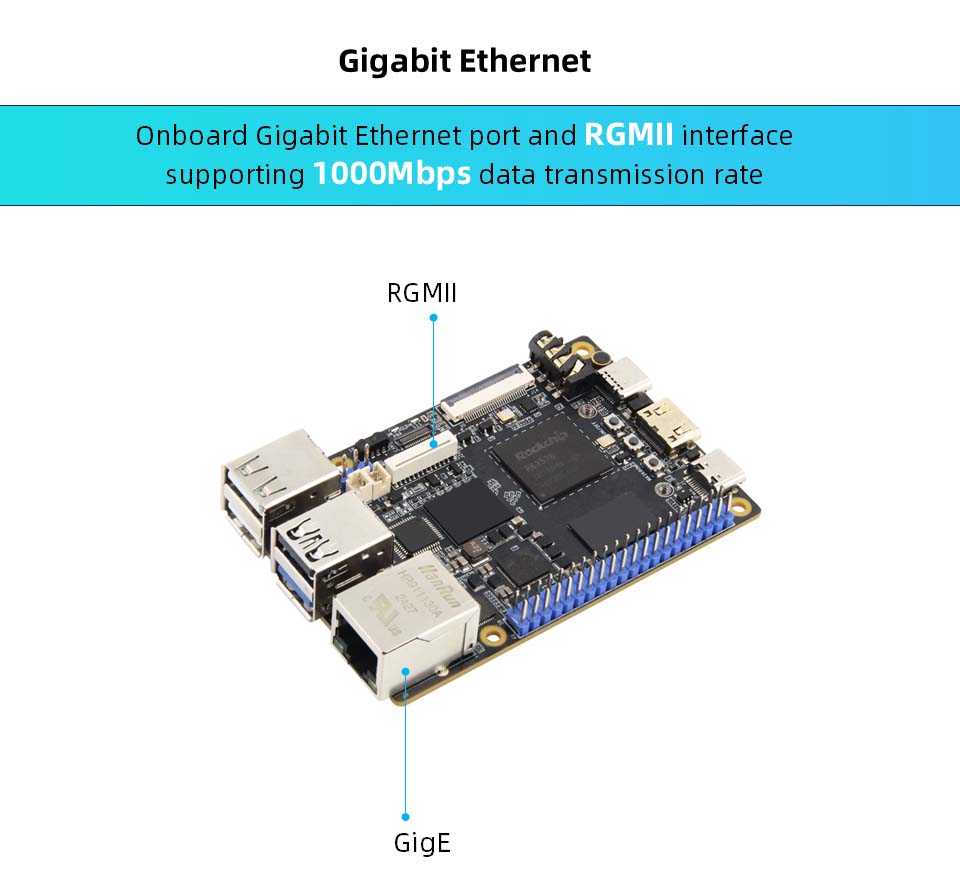

• پورت اترنت گیگابیت و رابط RGMII ، از نرخ انتقال داده 1000Mbps پشتیبانی می کند
• NPU مستقل داخلی ، قدرت محاسبات می تواند به 6Tops برسد ، معماری سه هسته ای را اتخاذ کند ، از INT4/INT8/INT16/FP16/BF16/TF32 پشتیبانی کند ، سناریوهای مختلف AI را توانمند می کند
• از حداکثر 8k@30 فریم H.264/H.265/VP9/AV2/AVS2 و رمزگشایی ویدیویی 4K@60 H.264/H.265 رمزگذاری ویدیویی پشتیبانی می کند

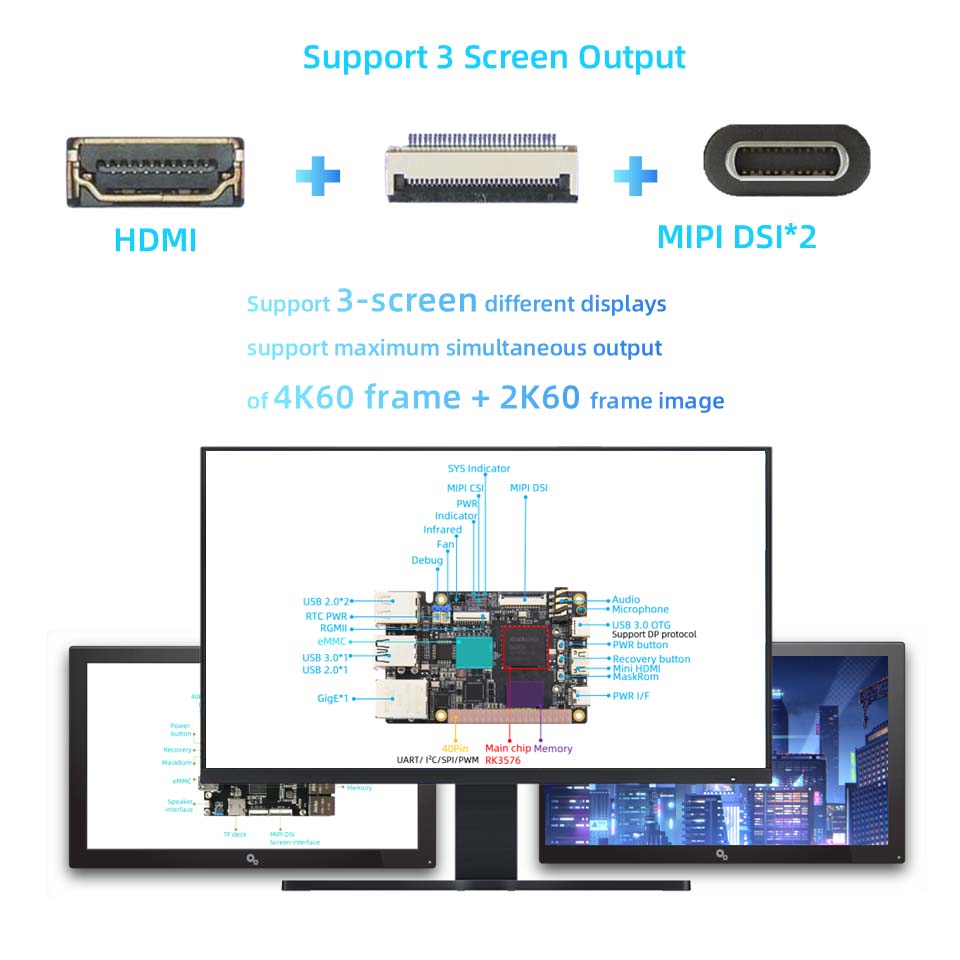

• از صفحه نمایش سه صفحه پشتیبانی می کند ، از حداکثر فریم های 4K@120 + 2K@60 فریم + 1080p@60 فریم به طور همزمان پشتیبانی می کند

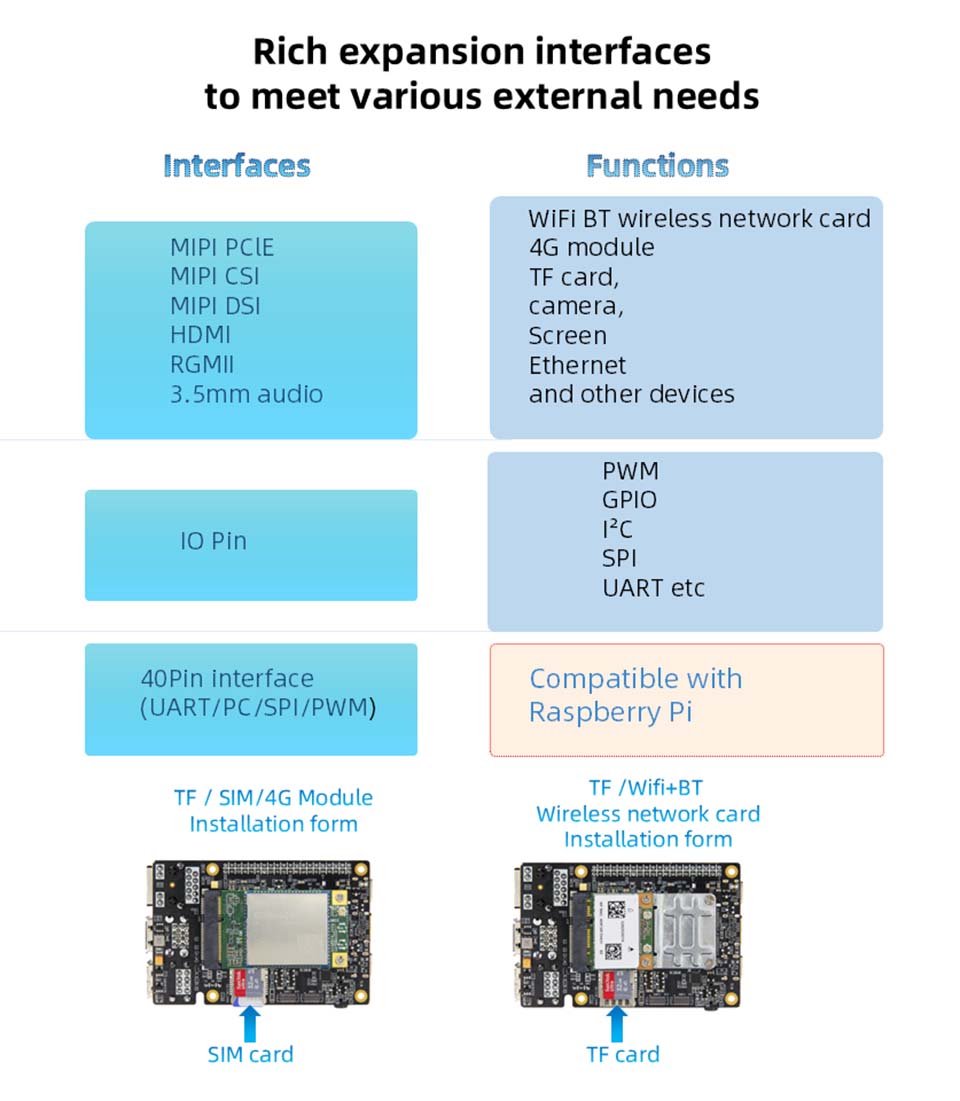

• رابط انبساط غنی

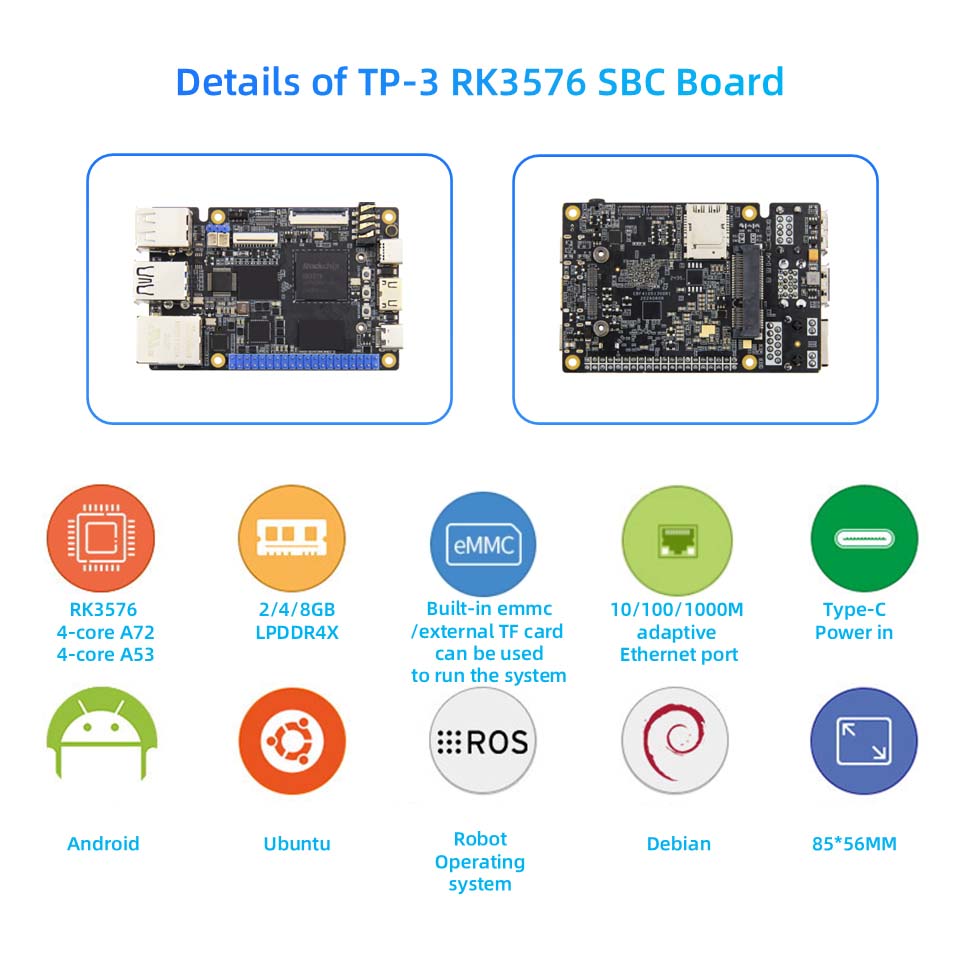

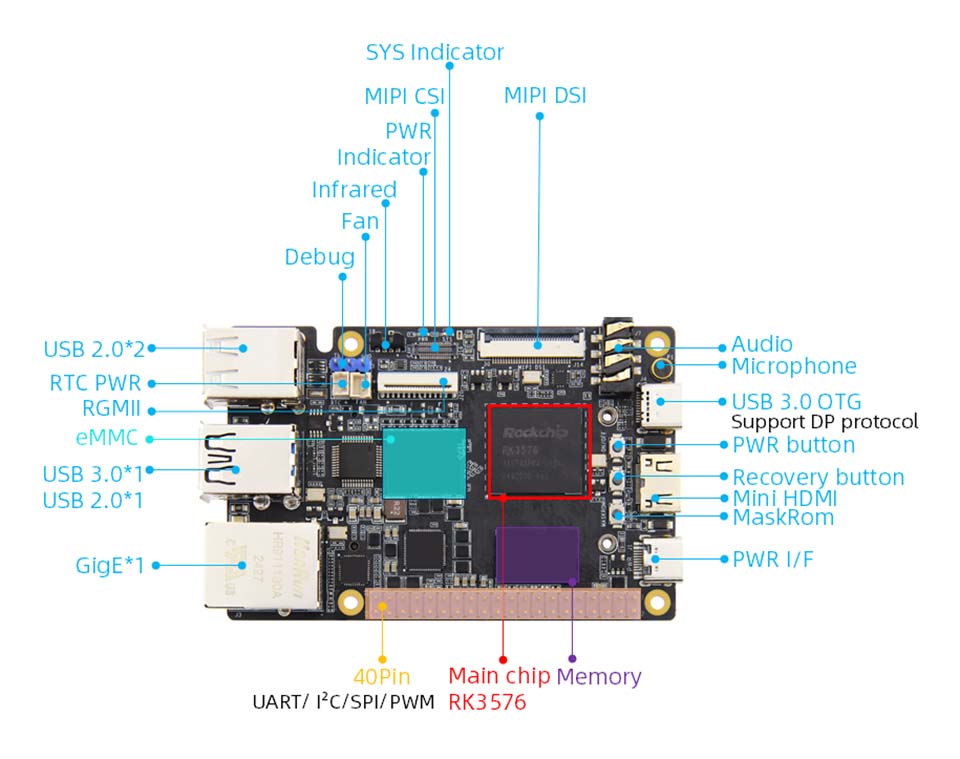

پیکربندی سخت افزار تخته RK3576

• رابط قدرت: ورودی 5V@4A DC ، رابط نوع- C (بدون قابلیت انتقال داده)
• تراشه اصلی: RK3576 (چهار هسته ای A72 + چهار هسته ای A53 ، MALI-G52 MC3 ، قدرت محاسبات 6T)
• حافظه: 2/4/8 گیگابایتی ، LPDDR4X (سایر شرایط ذخیره سازی قابل تنظیم است)
• ذخیره سازی: 0/32/64 گیگابایت ، EMMC (سایر موارد ذخیره سازی قابل تنظیم است)
• اترنت: پورت شبکه گیگابیت*1 ، از نرخ انتقال داده 10/100/1000 مگابیت در ثانیه پشتیبانی می کند. رابط RGMI*1 ، از نرخ انتقال داده 10/100/1000 مگابیت در ثانیه پشتیبانی می کند ، می تواند به ماژول اترنت Gigabit RGMII ما وصل شود
• HDMI: HDMI2.1 خروجی*1 ، از صفحه نمایش چند صفحه ای با سایر صفحه نمایش ، حداکثر رزولوشن 4K@120fps پشتیبانی می کند
• MIPI-DSI: رابط صفحه نمایش MIPI * 1 ، را می توان به صفحه Wildfire MIPI وصل کرد ، از صفحه های مختلف با سایر صفحه نمایش ، حالت MIPI تک با بالاترین وضوح 2560 * 1600 @ 60fps پشتیبانی می کند.
• MIPI-CSI: 2 * 15pin رابط دوربین BTB * 5 (جلو * 1 ، پشت * 4) ، می توانید به دوربین MIPI ما وصل کنید
• USB2.0: نوع A رابط * 3 (میزبان)
• USB3.0: نوع A رابط * 1 (میزبان) ؛ رابط Type-C * 1 (OTG) ، برای رابط سوزاندن سیستم عامل ، از پروتکل DP پشتیبانی می کند ، می تواند با سایر صفحه ها استفاده شود
• رابط PCLE: رابط Mini-Pcle ​​، می تواند با کارت شبکه WiFi تمام ارتفاع یا نیمه ارتفاع ، ماژول 4G یا سایر ماژول های رابط مینی پیکه استفاده شود
• نگهدارنده کارت SIM+TF: می تواند به طور همزمان سیم کارت و کارت میکرو SD (TF) را وارد کنید ، از کارت TF برای شروع سیستم پشتیبانی کنید ، تا 512 گیگابایت ، عملکرد سیم کارت باید با ماژول 4G استفاده شود
• رابط 40pin: سازگار با رابط Raspberry Pi 40pin ، از توابع PWM/GPIO/C/SPI/UART پشتیبانی می کند
• پورت سریال اشکال زدایی: پارامتر پیش فرض 1500000-8-N-1
• صوتی: میکین*1 ، میکروفون خازن ؛ خروجی هدفون + ورودی میکروفون رابط 2 در 1*1
• دکمه ها: دکمه پاور*1 ؛ دکمه ماسکروم*1 ؛ دکمه بازیابی*1
• LED: نشانگر برق*1 ؛ نشانگر سیستم*1
• گیرنده مادون قرمز: از عملکرد کنترل از راه دور مادون قرمز پشتیبانی می کند
• RTC: سوکت برق RTC*1

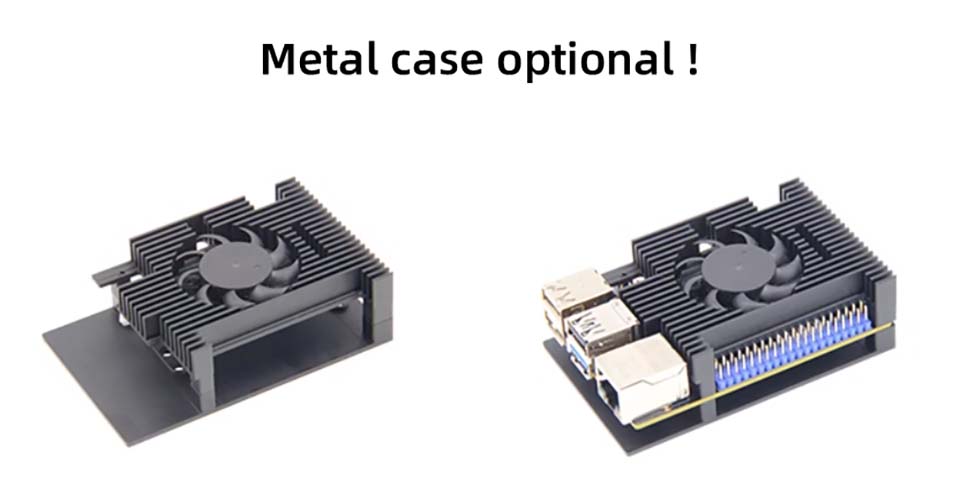

• رابط فن: از نصب فن 5 ولت برای خنک کننده پشتیبانی می کند

پارامترهای دیگر این صفحه RK3576

سیستم: Android 14 ، Ubuntu ، Debian

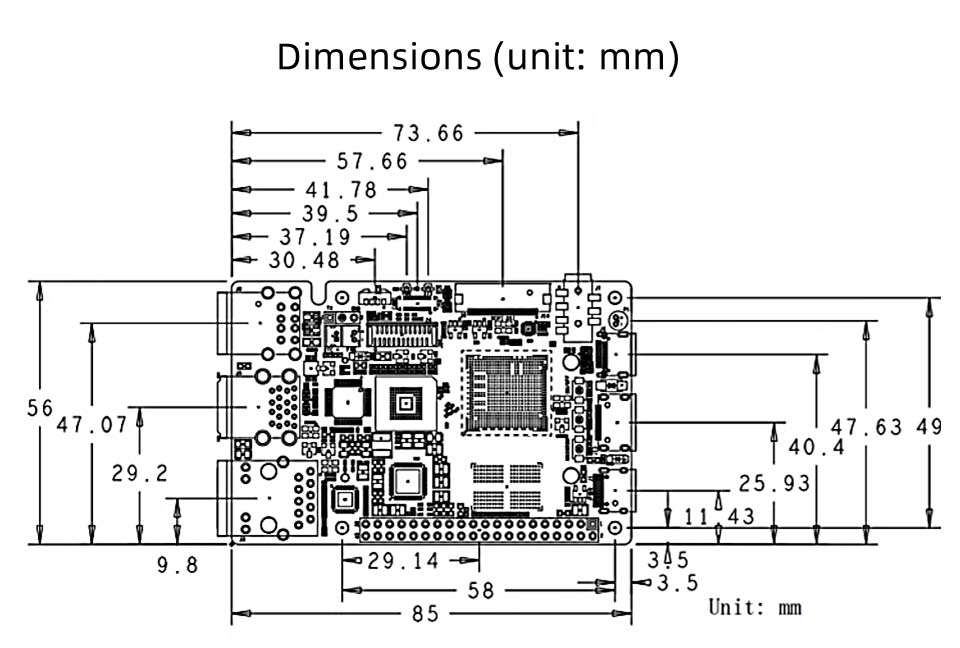

اندازه: 85*56mm
