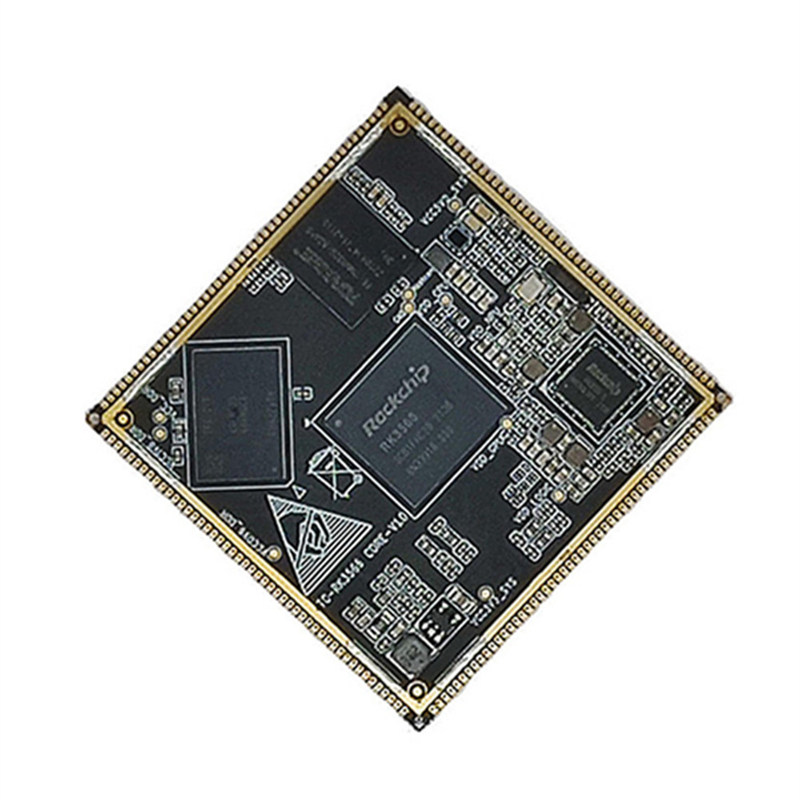

ThinkCore یک تولید کننده پیشرو Rockchip RK3566 Core Board است.
• این از پیکربندی پورت های اترنت دوتایی سازگار RJ45 ، که می تواند از طریق درگاه های شبکه دوگانه و انتقال داده ها را در شبکه های داخلی و خارجی دسترسی و انتقال دهد ، پشتیبانی می کند و باعث بهبود کارآیی انتقال شبکه می شود ؛ پشتیبانی از شبکه بی سیم
• GPU از OpenGL ES3.2/2.0/1.1 ، Vulkan1.1 پشتیبانی می کند. VPU می تواند 4K 60fps H.265/H.264/VP9 رمزگشایی ویدیویی و 1080p 100fps H.265/H.264 رمزگذاری ویدیویی را تحقق بخشد. NPU از Caffe/Tensorflow و سایر تغییر مسیر یک کلیک از مدل های معماری پشتیبانی می کند.
• RK3566 فناوری پیشرفته 22 نانومتر را اتخاذ می کند ، با فرکانس اصلی حداکثر 2.0 گیگاهرتز ، CPU می تواند به ظرفیت حافظه 8 گیگابایتی مجهز شود ، که می تواند به عرض بیت 32bit و فرکانس تا 1600 مگاهرتز برسد.
• RK3566 دارای MIPI-CSIX2 ، MIPI-DSIX2 ، HDMI2.0 ، EDP ویدیویی است که می تواند تا سه صفحه را با خروجی نمایشگر مختلف پشتیبانی کند. ساخته شده در 8M پردازنده سیگنال ISP ISP ، که می تواند از دوربین های دوگانه و توابع HDR پشتیبانی کند.
• پلت فرم TC-RK3566 از سیستم عامل های Android 11.0 ، Linux Buildroot ، Ubuntu و Debian پشتیبانی می کند. این سیستم به طور پایدار و قابل اعتماد اجرا می شود ، SDK منبع باز است که منجر به توسعه مستقل توسط مشتریان می شود.
|
عمده محصول پارامترها |
|
|
رابط قدرت |
ورودی 12V@2A DC ، رابط دی سی |
|
تراشه اصلی |
RK3568 ، Quad Cortex-A55，2.0GHz ， MALI-G52 |
|
قوچ |
1/2/4/8GB ， LPDDR4/4X ， 1560MHz |
|
انباره |
8/32/64/128GB ， EMMC |
|
اترنت |
2.5 گرم اترنت بندر*2 ؛ درگاه اترنت تطبیقی 10/100/1000 متر*2 |
|
HDMI |
رابط نمایش HDMI2.0 ، پشتیبانی از صفحه نمایش دو صفحه ای با MIPI-DSI |
|
میسی دیسی |
صفحه MIPI رابط ، صفحه نمایش Wildfire MIPI را می توان وصل کرد ، از صفحه دوگانه پشتیبانی می کند نمایش با HDMI2.0 |
|
مگس |
دوربین رابط |
|
USB2.0 |
نوع A نشان می دهد رابط *1 (میزبان). رابط Type-C *1 (OTG) ، که در حال سوختن سیستم عامل است رابط کاربری و با رابط قدرت به اشتراک گذاشته شده است |
|
USB3.0 |
درگاه نوع A*1 (میزبان) |
|
رابط PCIE |
مینی پی رابط ، می توان با کارت شبکه WiFi تمام ارتفاع یا نیمه ارتفاع ، 4G استفاده کرد ماژول یا سایر ماژول های رابط MINI-PCIE |
|
رابط SATA |
SATA استاندارد رابط |
|
دیسک سخت PWR رابط تهیه |
از 12 ولت پشتیبانی می کند خروجی |
|
سیم کارت |
سیم کارت عملکرد باید با یک ماژول 4G استفاده شود |
|
رابط 40pin |
سازگار با رابط Raspberry Pi 40pin ، پشتیبانی از PWM ، GPIO ، I²C ، SPI ، توابع UART |
|
سریال اشکال زدایی بندر |
پیش فرض پارامتر 1500000-8-N-1 |
|
عرشه TF |
پشتیبانی از میکرو SD (TF) سیستم بوت کارت ، حداکثر 128 گیگابایت |
|
بندر صوتی |
خروجی هدفون + ورودی میکروفون 2 در 1 رابط |
|
بلندگو SPK رابط |
بلندگو قدرت 1W می تواند متصل شود |
|
دکمه |
دکمه پاور ، دکمه ماسکروم ؛ دکمه بازیابی |
|
مادون قرمز گیرنده |
حمایت عملکرد کنترل از راه دور مادون قرمز |
|
رابط فن |
پشتیبانی می کند نصب فن ها برای اتلاف گرما |
|
باتری RTC رابط |
از RTC پشتیبانی می کند عمل |
