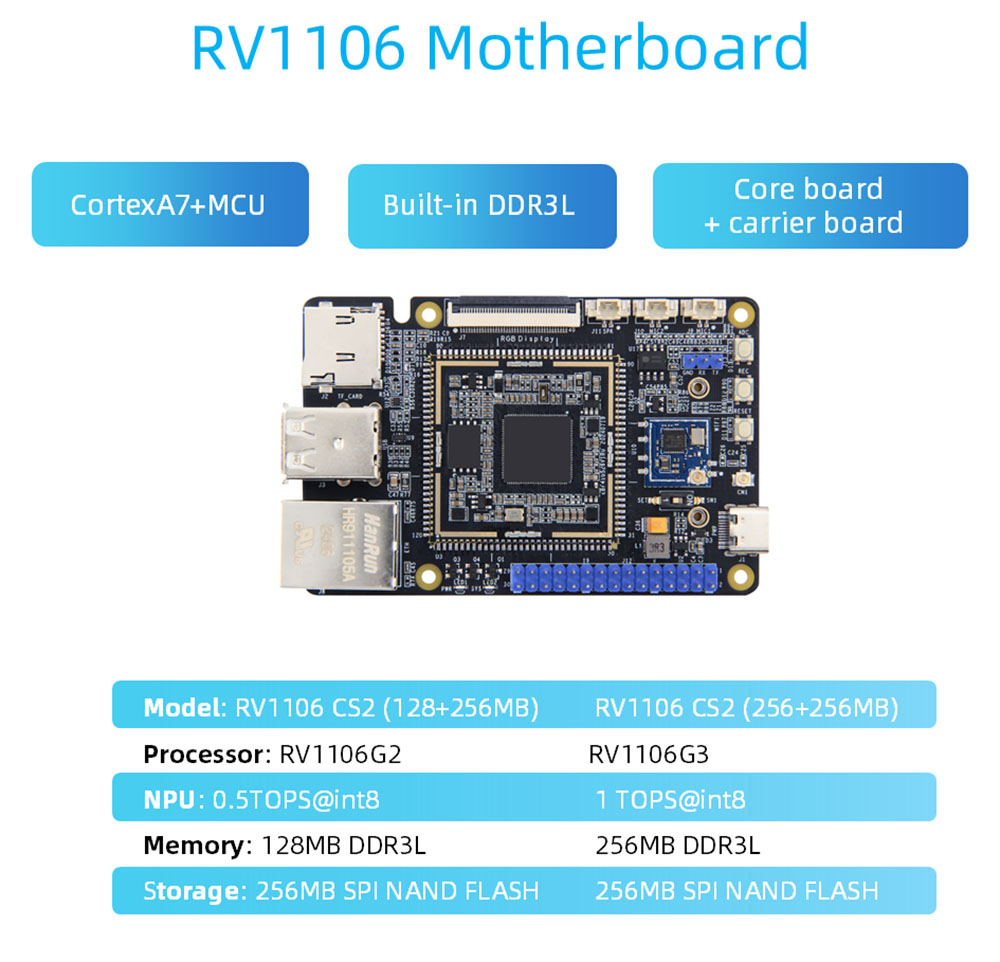

مادربرد Rockchip RV1106

هیئت مدیره TP-RV1106 عمدتاً با هدف سازندگان و توسعه دهندگان سطح ورودی تعبیه شده است و می تواند برای توسعه در زمینه های مختلف مانند خانه هوشمند ، نظارت امنیتی ، اتوماسیون صنعتی ، الکترونیک مصرفی ، اینترنت چیزها ، آموزش و سرگرمی مورد استفاده قرار گیرد.

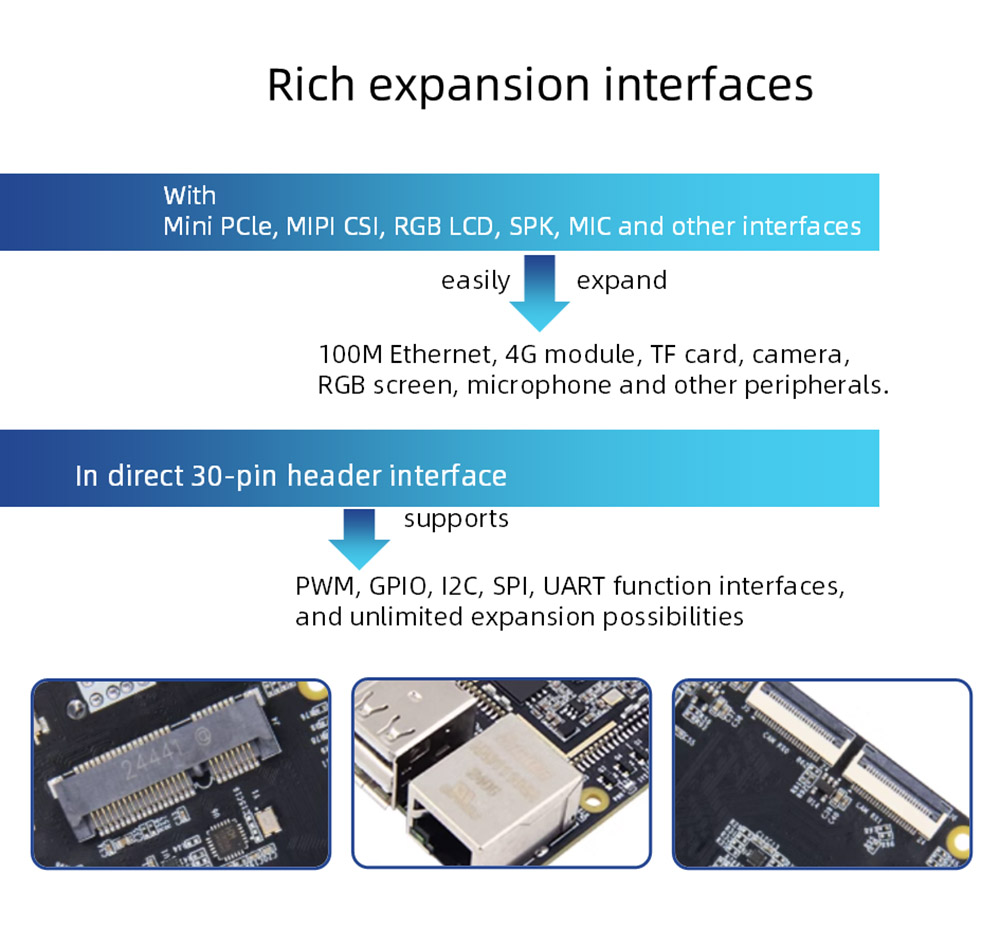

از Rockchip RV1106 به عنوان تراشه اصلی استفاده کنید ، با WiFi6 یک باند WiFi6+BT5.2 ماژول بی سیم USB2.0 میزبان ، 100 متر اترنت ، نگهدارنده کارت TF ، دوربین MIPI ، MIC ، SPK و سایر لوازم جانبی ، پین های قابل تنظیم 30pin ، پشتیبانی GPIO ، SPI ، I2C ، UART ، UART ، PWM.

قدرت محاسبات مستقل NPU مستقل می تواند به 0.5t/1tops@int8 برسد ، در حالی که دوربین می تواند YOLO Video را در زمان واقعی ، تشخیص تصویر و سایر کارکردها تحقق بخشد.

ماژول رمزگذاری ویدیویی با تأخیر کم ، می تواند تا 5M@30fps H264/H265 رمزگذاری ویدیویی ، رمزگذاری 4m@60fps jpeg/mjpeg را پشتیبانی کند و از روش های کنترل چند نرخ بیت پشتیبانی کند.

هیئت مدیره دو تنظیم حافظه اختیاری را ارائه می دهد ، با اندازه تنها 56*85 میلی متر ، کوچک و نفیس ، مصرف کم مصرف و کارایی بالا و به راحتی می تواند سیستم لینوکس را اجرا کند.

تصویر سیستم Buildroot ، داده های کاملاً منبع باز ، اسناد آموزشی ، بسته بندی کامل توسعه درایور SDK ، شماتیک PDF و سایر منابع را برای تسهیل در استفاده از کاربر و توسعه ثانویه فراهم می کند.

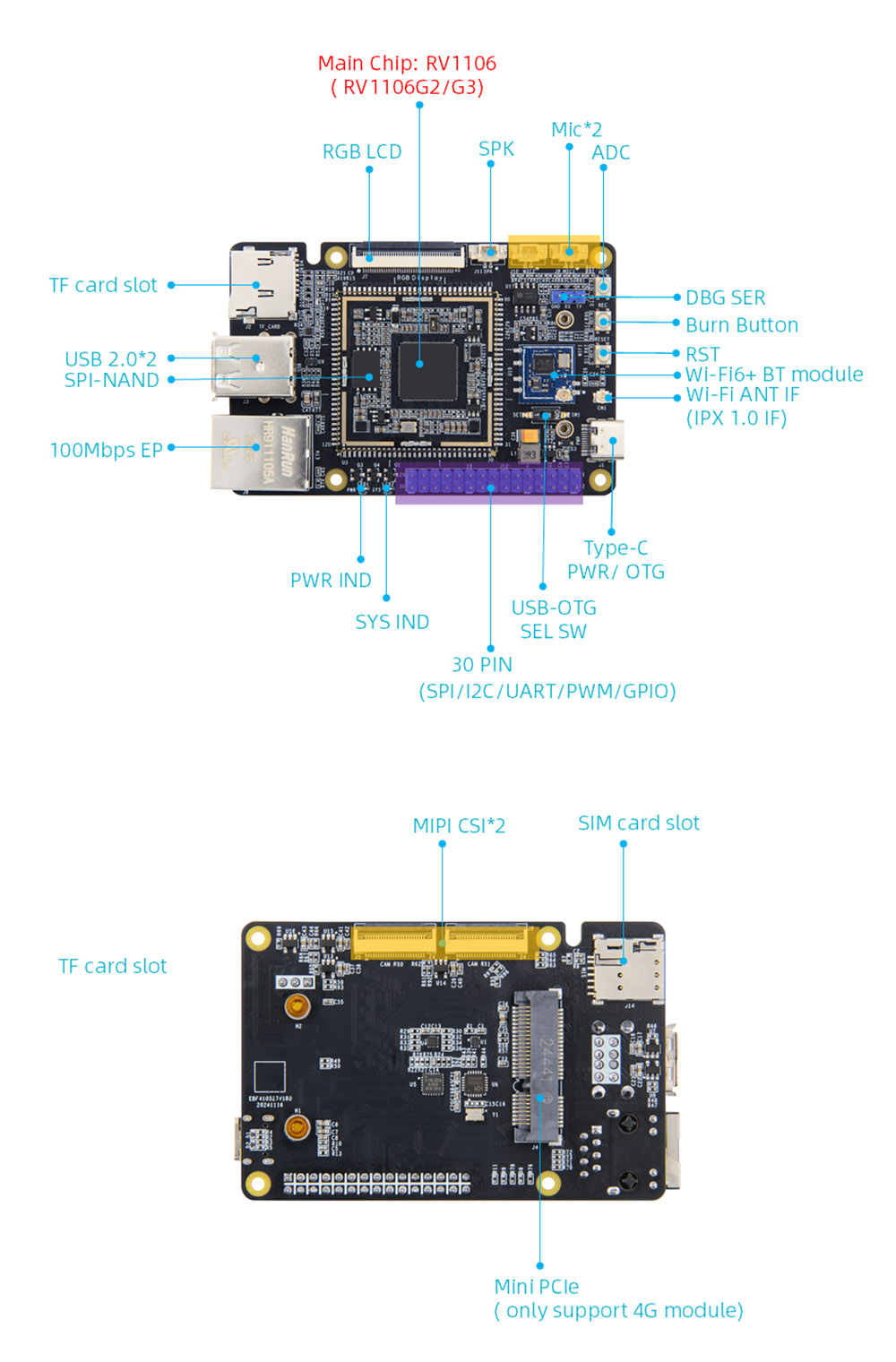

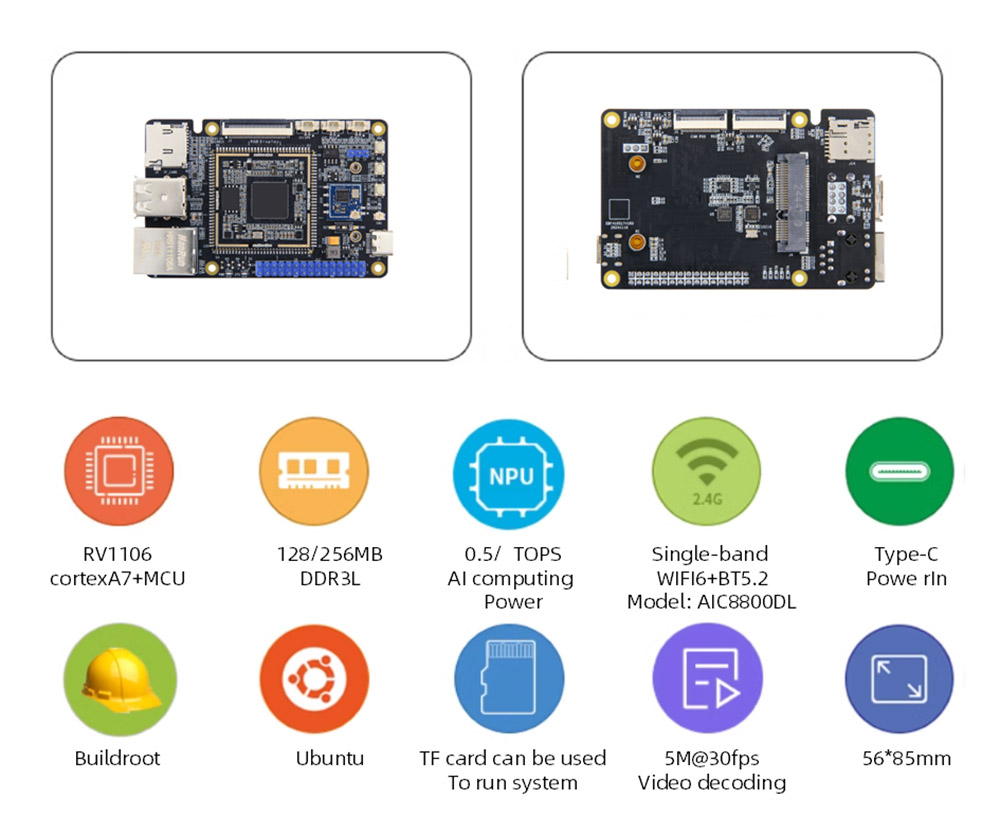

مشخصات سخت افزار مادربرد RV1106

cpu: تراشه اصلی: RV1106 ، Cortexa7+MCU

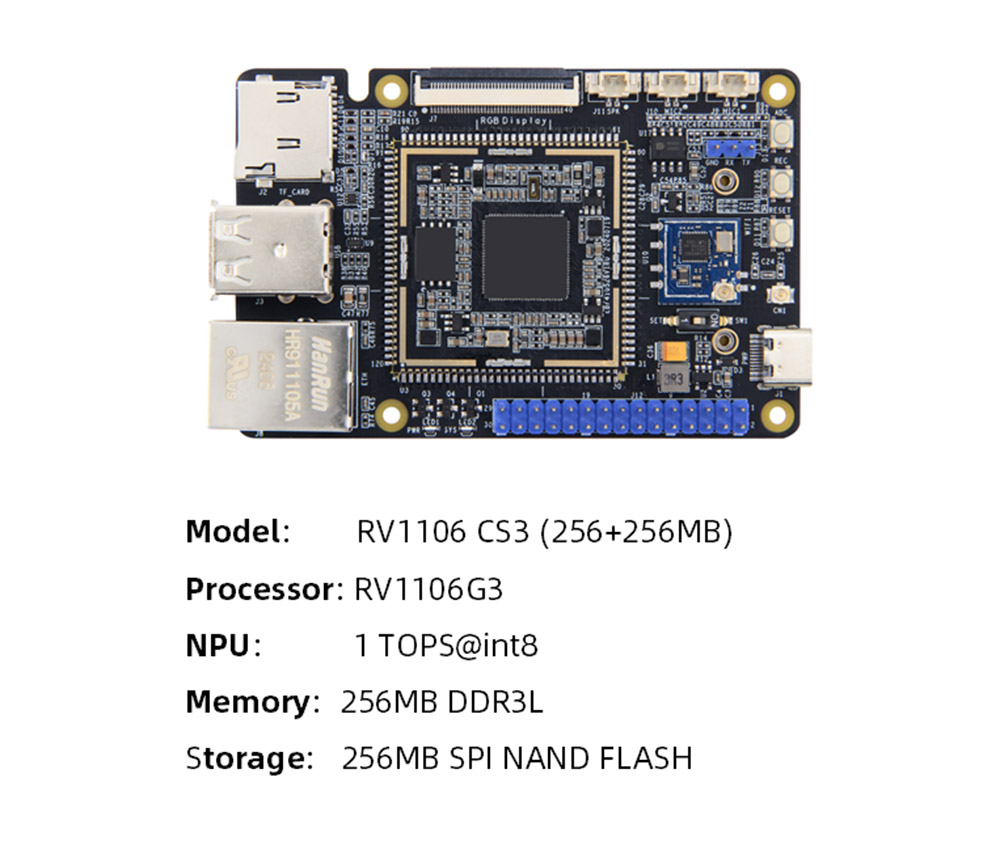

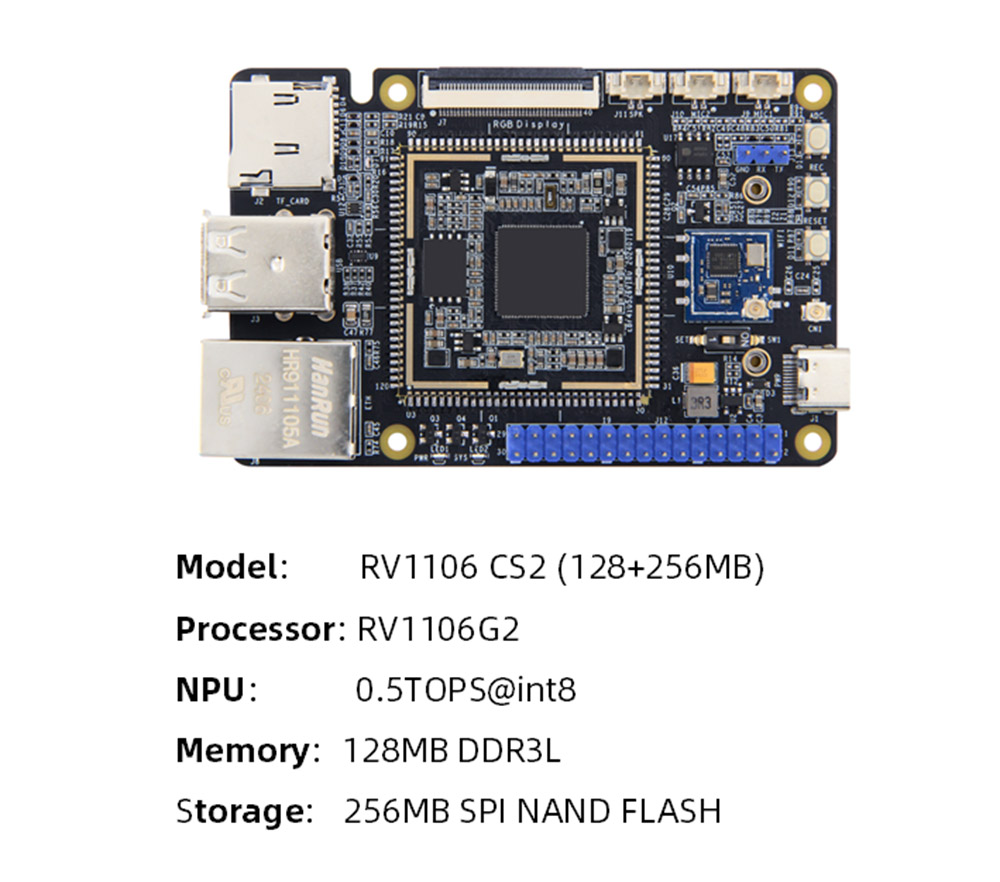

 حافظه: DDR3L تعبیه شده ، اختیاری RV1106G2: 128MB/RV1106G3: 256MB

 ذخیره سازی: فلاش SPI-NAND ، ظرفیت: 256MB

 قدرت محاسبات AI: RV1106G2: 0.5tops@int8.rv1106g3: 1tops@int8

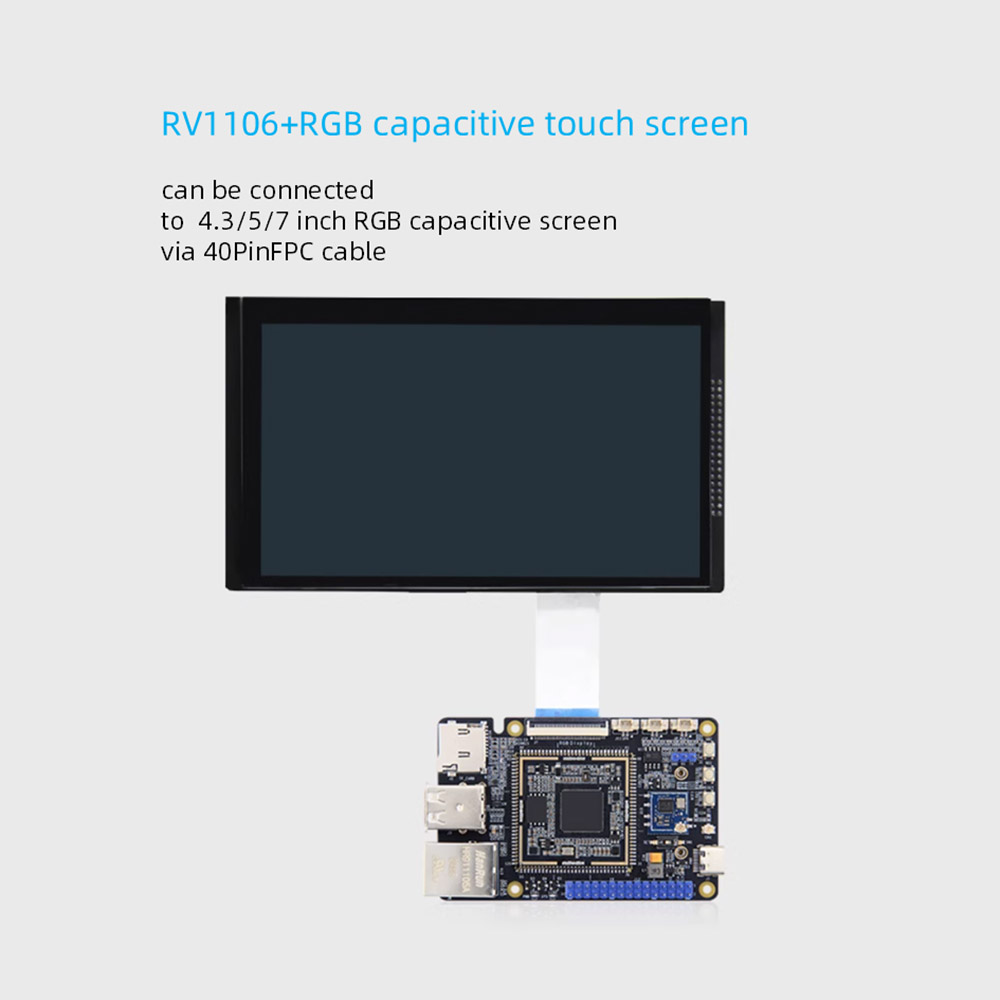

 نمایش: رابط 40Pin FPC 0.5 میلی متر فاصله ، زمانبندی رابط RGB 18bit ، می تواند مستقیماً به صفحه خازنی رابط RGB 4.3/5/7 اینچی ما از طریق کابل FPC متصل شود.

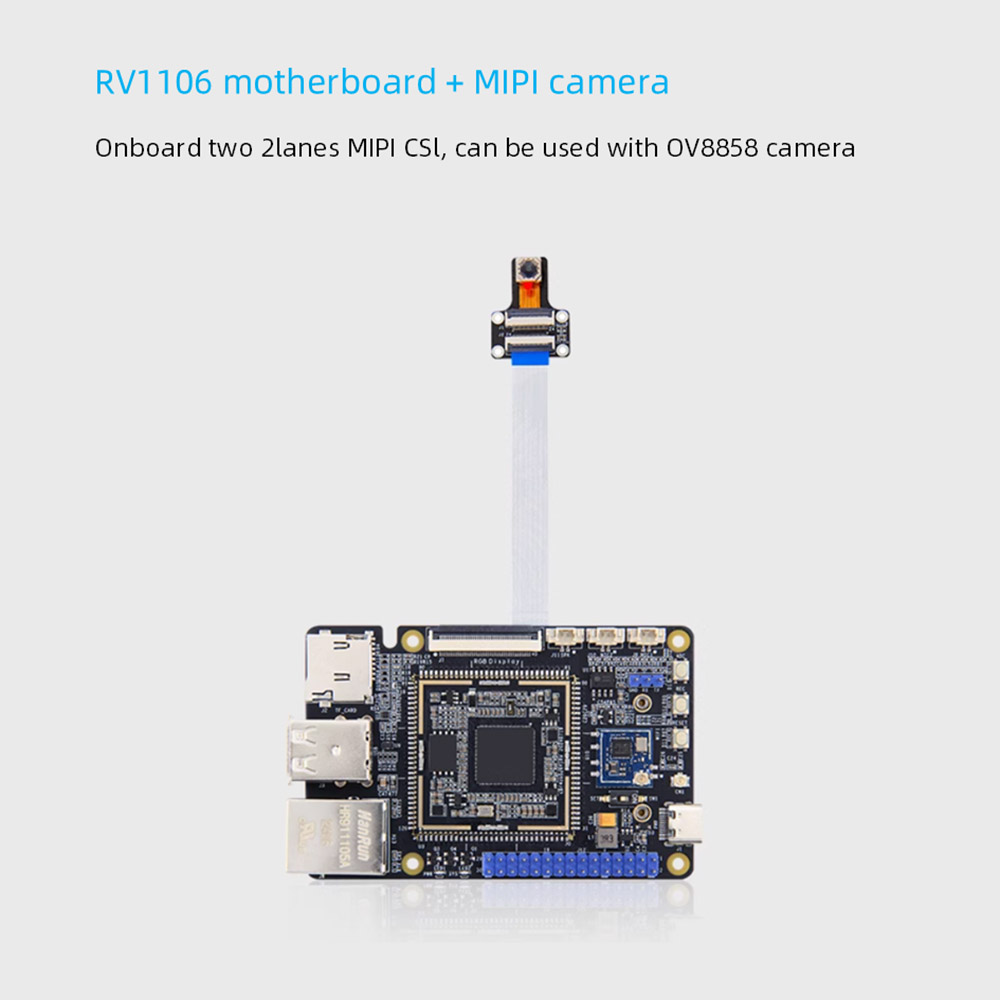

 دوربین: دو ورودی MIPICSI 2LANES ، تک کانال از ورودی 5M@30fps پشتیبانی می کند ، کانال دوگانه تا 1080p@30fps ورودی همزمان پشتیبانی می کند

 رابط قدرت: ورودی 5V@1A DC ، رابط نوع- C ، همچنین می تواند برای سوزاندن تصاویر استفاده شود

 اترنت: پورت اترنت 100M*1 ، از نرخ انتقال داده 10/100Mbps پشتیبانی می کند

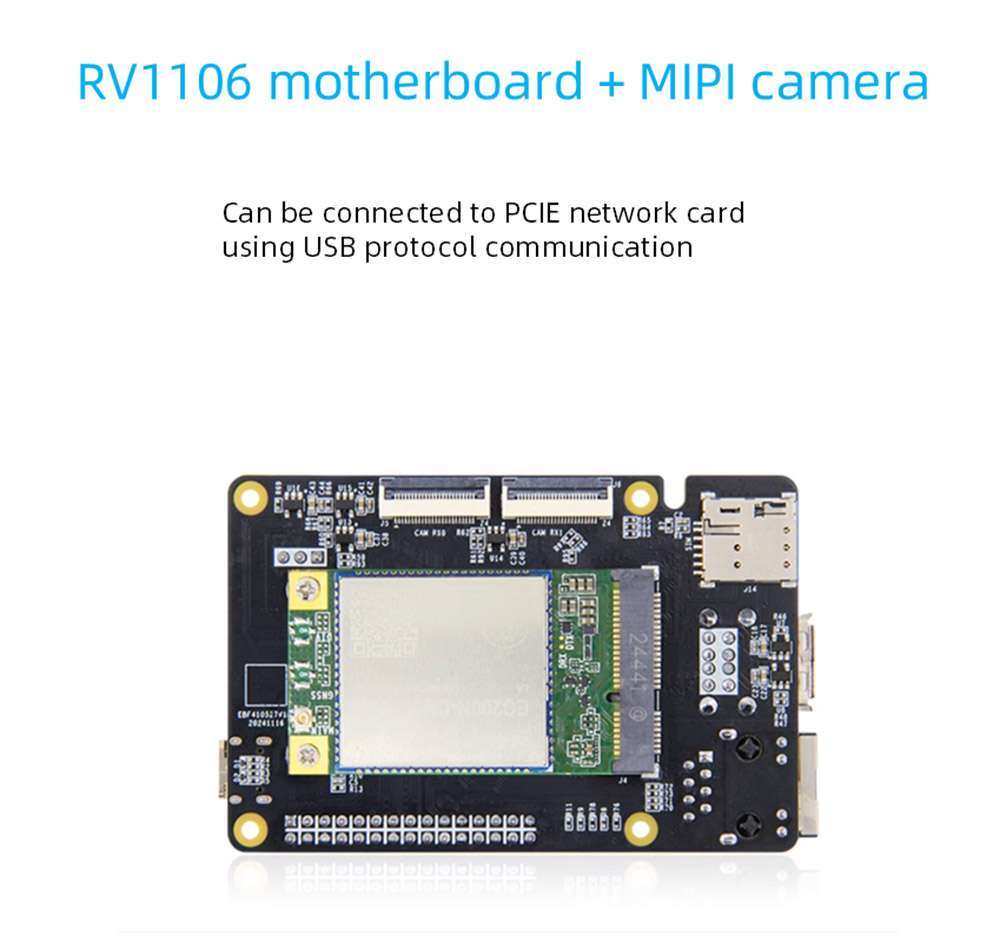

 رابط PCLE: رابط Mini-Pcle*1 ، می تواند کارت شبکه PCIE را با استفاده از ارتباطات پروتکل USB وصل کند

 سیم کارت: نگهدارنده سیم کارت*1 ، عملکرد سیم کارت باید با ماژول 4G استفاده شود

 نگهدارنده کارت TF: رابط SD2.0 ، از حداکثر 512 گیگابایت پشتیبانی می کند ، از سیستم بوت کارت TF پشتیبانی می کند

 USB2.0: USB Host Type-A رابط*2

 USB-OTG: میزبان هنگام تغییر به نوع A ، دستگاه هنگام تغییر به نوع- C

switch سوئیچ انتخاب

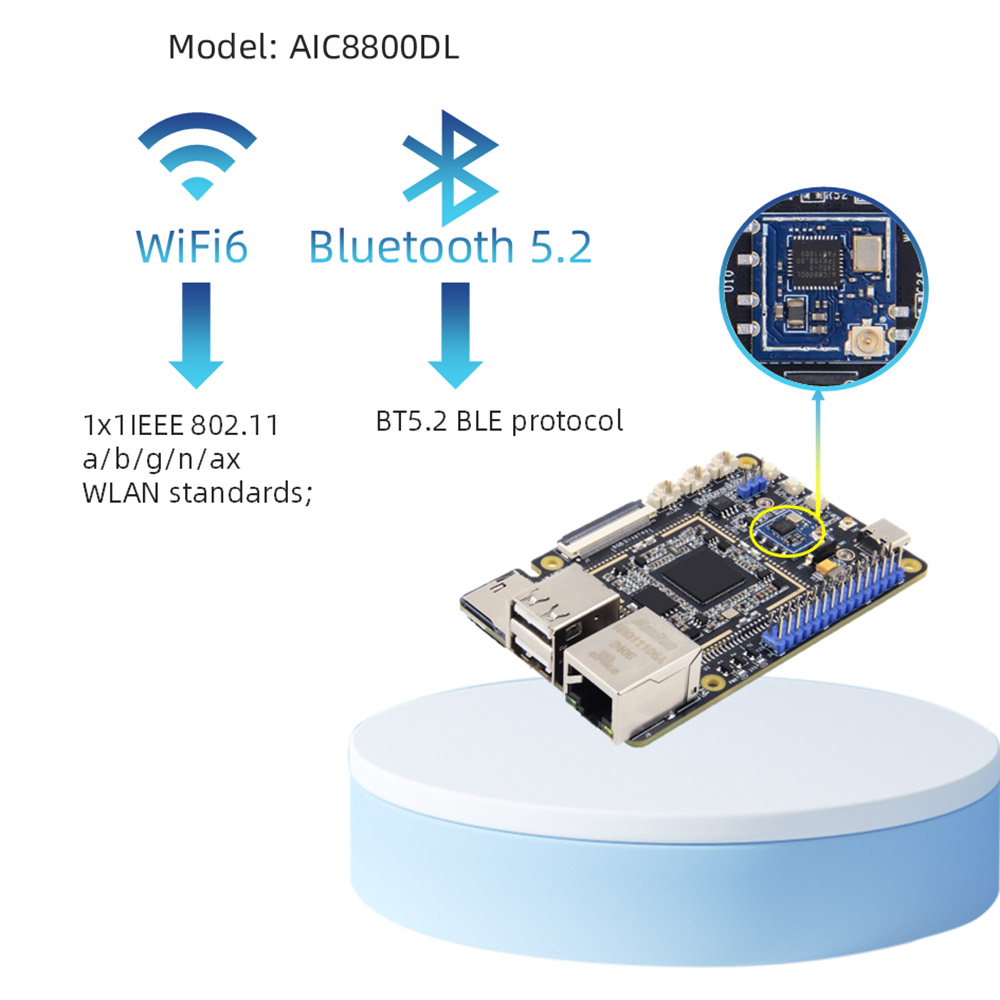

 WiFi+بلوتوث: پشتیبانی پردازنده 2.4GWIFI6+BT5.2 BLE ، مدل: AIC8800DL30

 رابط IO: رابط PIN2.54 PIN ، از GPIO ، SPI ، I2C ، UART ، عملکرد PWM پشتیبانی می کند

port پورت سریال اشکال زدایی: پارامتر پیش فرض 115200-8-N-1

 صوتی: رابط میکروفون*2 ، ورودی میکروفون دو کانال ؛ رابط بلندگو*1 ، پخش SPK تک کانال (کانال چپ)

 دکمه ها: دکمه تنظیم مجدد*1 ؛ دکمه سوختن*1 ؛ دکمه ADC*1

 LED: نشانگر برق*1 ؛ نشانگر سیستم*1

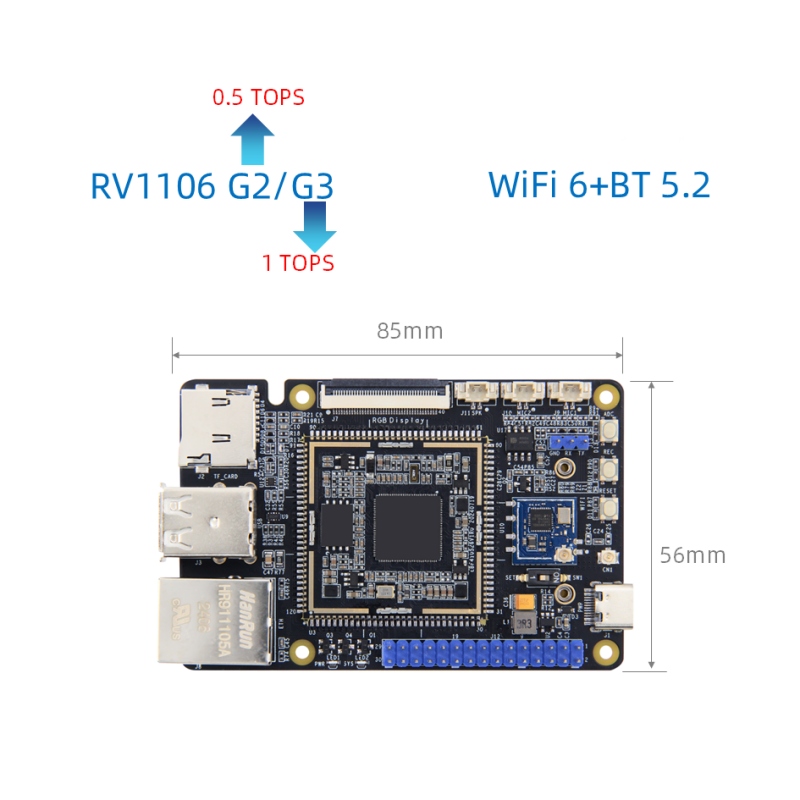

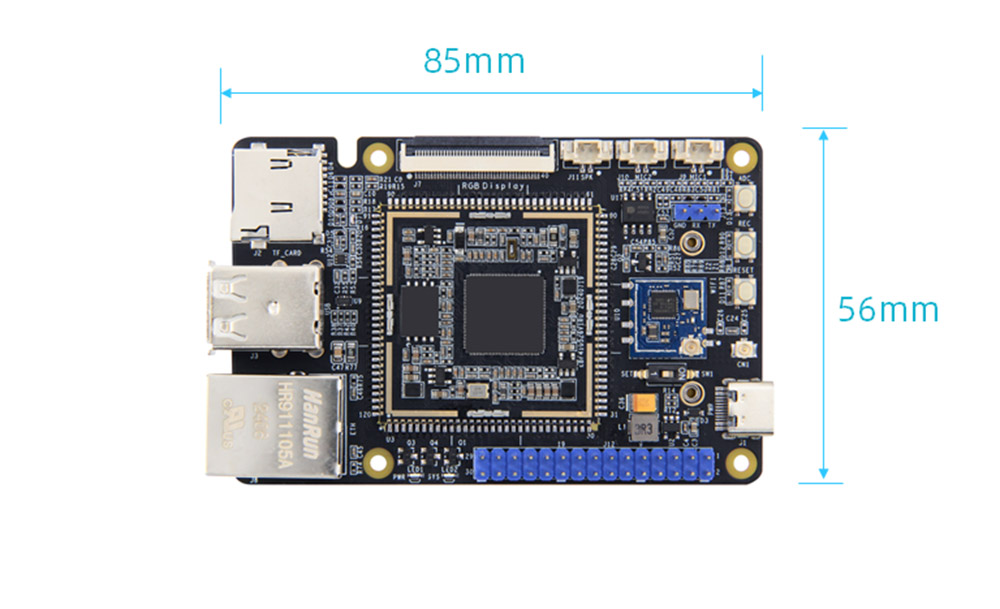

 اندازه: 56*85mm

تطبیق صفحه اصلی در دسترس است

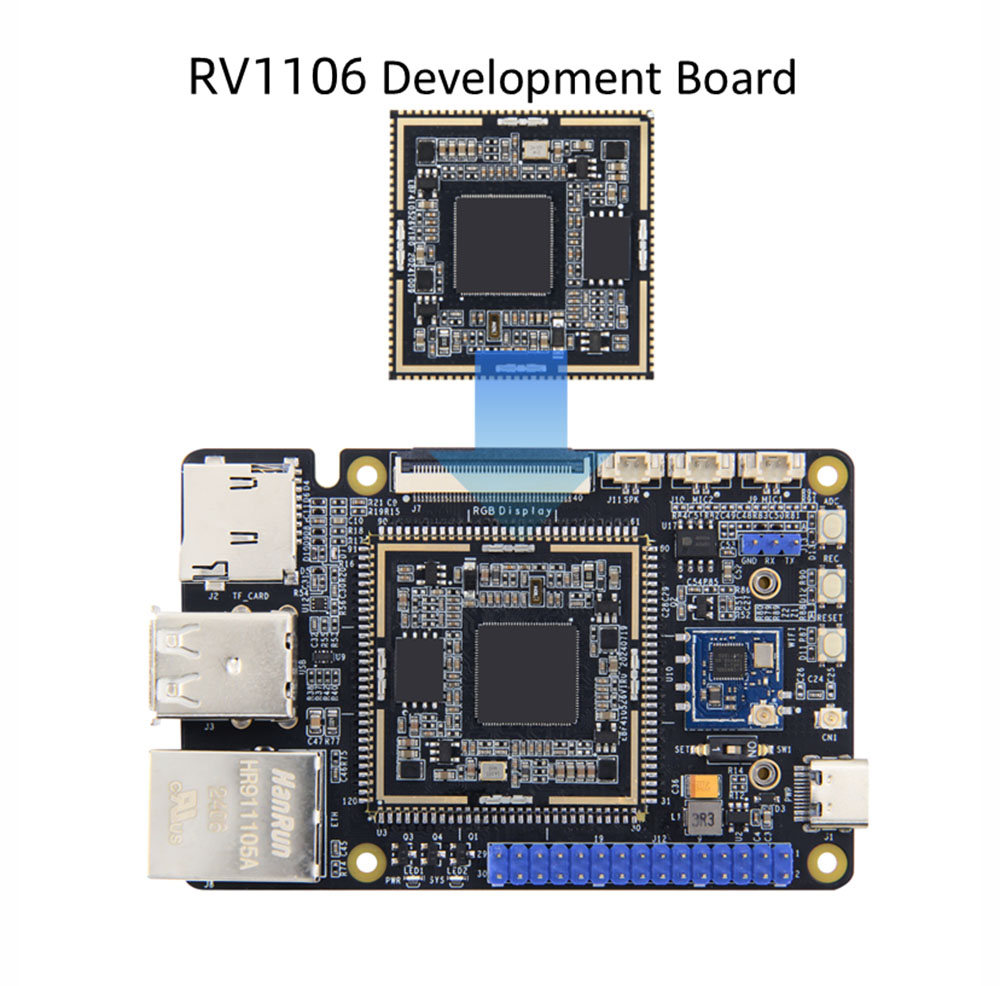

پیکربندی سخت افزار هیئت مدیره اصلی

cpu: تراشه اصلی: RV1106 ، Cortexa7+MCU

 حافظه: DDR3L تعبیه شده ، اختیاری RV1106G2: 128MB/RV1106G3: 256MB

 ذخیره سازی: فلش اسپینند 256 مگابایت

 قدرت محاسبات AI: RV1106G2: 0.5tops@int8 ، RV1106G3: 1Tops@int8

 رابط: به جز فلاش Spinand ، 10 به طور کامل از جمله 84 GPIO شامل 1 NPOR RESET PIN و 3 پین اختصاصی USB

 PCB: 4 لایه ، طراحی طلای غوطه وری

 اندازه: 35*35mm

پین های سیگنالی

 پورت شبکه: 1 100m اترنت

 پورت سریال: 6

 i²c: 5

 SPI: 2

 ADC: 1

 PWM: 12

 i2s: 1

 USB: 1

 دوربین: 2

 JTAG: 1

 LCD: 1

جزئیات صفحه RV1106
